在機械制造業中，需要進行形位公差檢測的汽車零部件有很多，比如也會涉及到一些裝配柱體，相對空間的尺寸以及位置度必須保證精度，才能滿足裝配的要求；

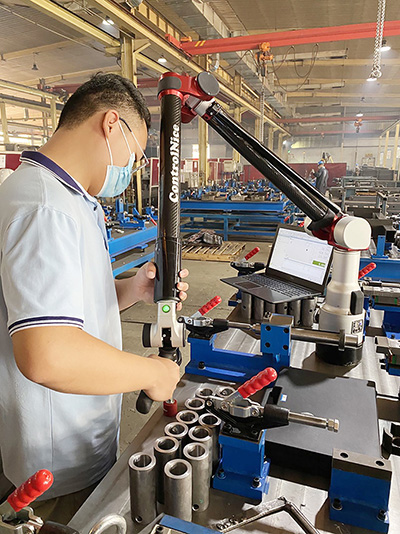

為了檢測這些圓柱的位置精度，可以使用便攜式關節臂測量機進行測量。

便攜式關節臂測量機測量零件的位置度測量方法，是按照零件的加工要求，在測量軟件中建立相應的測量特征，便可以精確測量出相關的尺寸或形狀位置要求，

這樣就可以判斷出每個圓柱

到基準平面的高度是否在正常公差范圍內，對相應尺寸進行約束，從而保證了后續裝配，對后期生產有較好的指導作用。

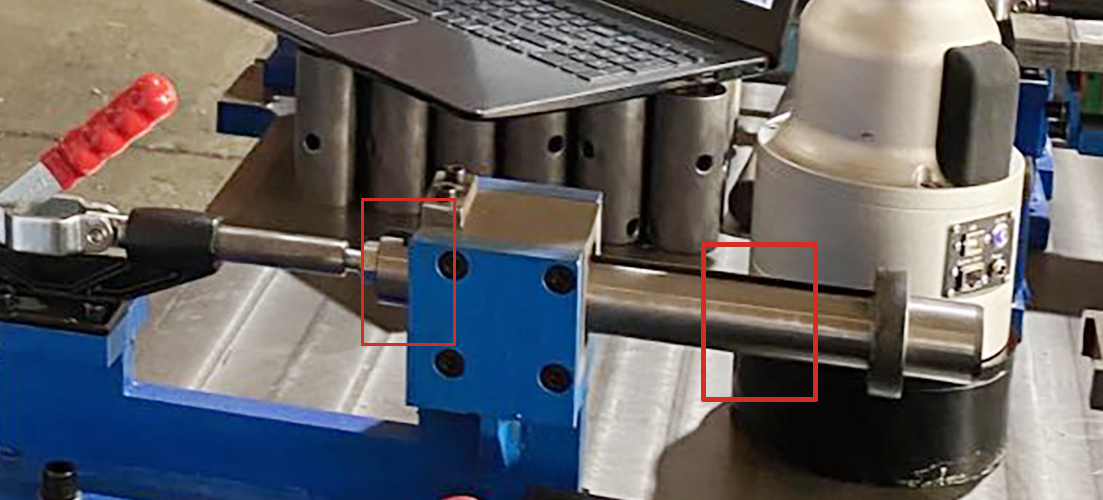

以下是測量圓柱的直徑：

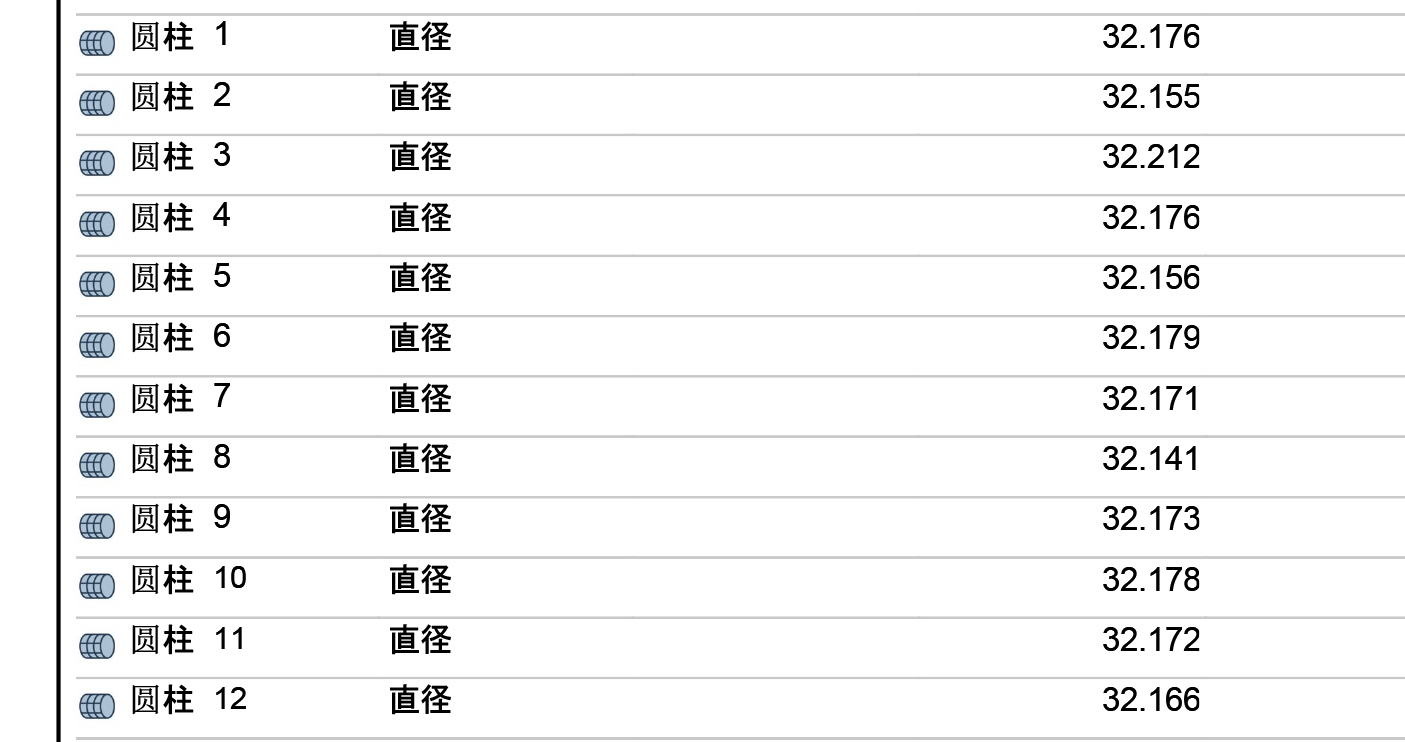

數據報告顯示：

以下是測量圓柱到基準平面的高度檢測現場拍攝圖片：

該產品的相關尺寸計算結果如下圖報告顯示：

基于被測量零件的圖紙，結合使用便攜式關節臂測量機對工件進行檢測，很快就能檢測出產品是否合格，如果公差大的話可快速進行調整，這種快速、精準、

高效的測量解決方案，大大提高了工作效率。

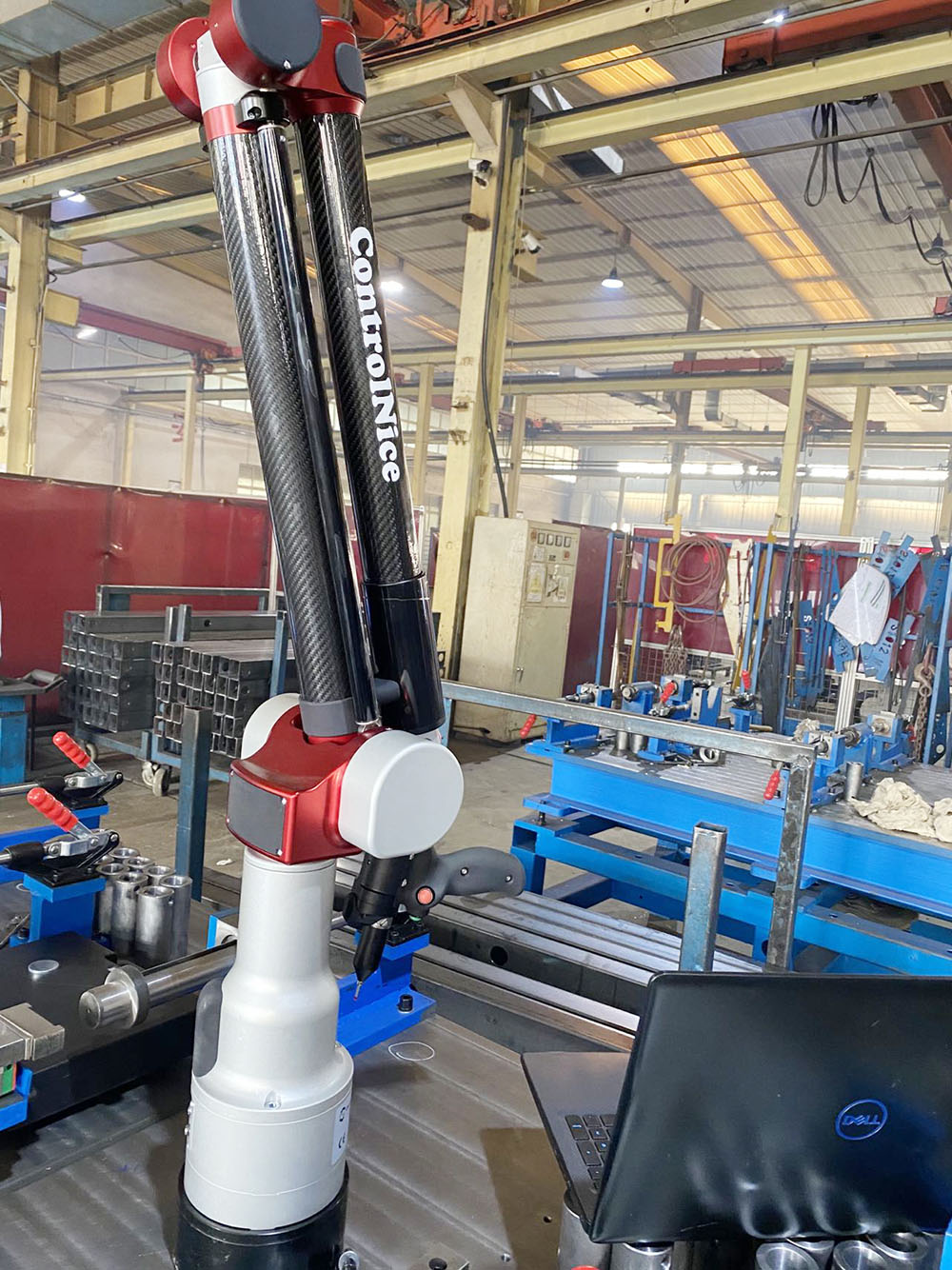

關節臂測量機的特點就是便攜，可實現在線檢測功能，9米超長大臂，可解決大型工件無法檢測的難題；等臂長設計理念，測量無死角；獨特的電磁剎車系統，

主臂空間任意位置鎖定，動臂歸位后自動吸附，保證意外拉動關節臂也不會損壞設備；內置自動溫度補償器，自動補償和修正由溫度變化帶來的測量臂熱脹冷

縮變化，在0-45℃范圍內真正保證測量的精度；可在車間現場直接使用，能很好的滿足用戶各方面的測量需求。安裝起來靈活、方便，并且讓使用者節約大量

時間，提高工作效率，不再為重復測量而浪費時間，這些特點都是常規量具所做不到。

便攜式關節臂測量機除可以使用傳統的硬測外，還兼容浮動測頭、觸發測頭、激光叉等不同的測頭，隨意更換測頭無需重新校準；除此之外，在CNA系列7軸關

節臂測量機的基礎上還可配置激光掃描頭，進行工程逆向，也是一種不錯的選擇。
